2006 MAKA PA 37
2006 MAKA PA 37
Contáctenos para conocer el precio
Ubicación:Augsburgo, Alemania
Descripción
MAKA Systems GmbH
Tipo: PA 37
Año de construcción: 2006
Longitud de mecanizado: 11 m
Horas de funcionamiento: 23.792
Intercambio de husillo: 08/2018

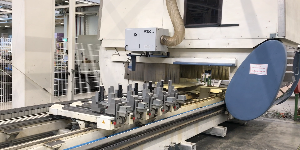

Centro de mecanizado MAKA CNC de 5 ejes PA 37
para el mecanizado de perfiles de aluminio
y (con superficie de sujeción a realizar superficie de sujeción) para láminas/placas de aluminio.
mecanizado.
Versión
con posicionamiento de cruceta de soporte NC
y con máquina ensanchada
marco base para acomodar el requerido
cadenas de arrastre requeridas,
y con sujeción hidráulica de la pieza.
Máquina en diseño de pórtico móvil con
accionamiento por ambos lados (accionamiento pórtico).
Control CNC BWO 930 en operación móvil.
para fresado de 5 ejes con función RTCP,
memoria 1mb,
con PC integrado con procesador de bajo consumo
1 GHz, disco duro de 120 GB, con Windows XP,
Pantalla táctil de 10" con pantalla táctil
teclado.
Conexiones:
1 x VCS para pantalla, 4 x USB, 1 x ratón,
1 teclado, 1 RS 232,
Ethernet 100 mB para conexión a la CPU,
conexión de red: Ethernet 10 mB, TCP/IP,
en la CPU en el armario de control.
Rangos de recorrido (designaciones de eje X/Y intercambiadas por-
intercambiado por estándar) =
Eje X aprox. 12.100 milímetros
Eje Y aprox. 2.350 milímetros
Eje Z aprox. 800 milímetros
Eje A 196° (eje giratorio +/- 98°)
Eje B 540 ' (eje giratorio)
Velocidad de desplazamiento rápido eje Y/X 45 m/min.
Eje Z 24 m/min.
Eje A/C 10.000 °/min.
Unidad de mecanizado:
1 unidad universal para fresado de 5 ejes con
eje giratorio y giratorio integrado,
Husillo de fresado refrigerado por agua,
potencia nominal 20 kW desde 12.000 1/min., velocidad
infinitamente variable hasta 24.000 1/min. (236411)
con control de eje rotación izquierda/derecha para engranaje
corte de hilo hasta M 12.
Extracción de sala para mecanizado en funcionamiento de 5 ejes.
operación.
Interfaz de herramienta HSK-F63 para cambio automático de herramienta.
cambio de herramienta.
1 almacén de herramientas de cadena con 32 espacios para herramientas de hasta
herramientas de hasta 90 mm 0 cada una, o hasta máx.
máx. 160 mm 0 y 160 mm de longitud total desde el husillo (= con
longitud desde el husillo (= con una longitud básica de 70 mm para la herramienta)
para portaherramientas + longitud de proyección de 90 mm).
Se pueden utilizar herramientas especiales de hasta 280 mm de longitud total.
ser depositado y canjeado automáticamente.
En el interior se puede depositar una hoja de sierra de hasta 350 mm 0.
cargador y se cambia automáticamente (ocupa
(ocupa 5 lugares de almacenamiento).
El cargador está dispuesto en la posición de salida de la unidad.
posición. Tabique entre almacén y trabajo.
Área para protección de herramientas contra directo.
chips voladores directos.
Husillo de fresado y 2 posiciones de almacén configuradas
para cabezales angulares/de sonda con soporte de torsión.
soporte de torsión.
Encuentre más aquí - https://www.ucymachines.com/ [https://www.ucymachines.com/]
Contáctenos en - sales@ucymachines.com
Especificaciones
Fabricante | MAKA |
Modelo | PA 37 |
Año | 2006 |
Condición | usado |
Número de Stock | 606 |
